可控硅簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體積小、效率高、穩定性好、工作可靠等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、軍事科研以至商業、民用電器等方面爭相采用的元件。

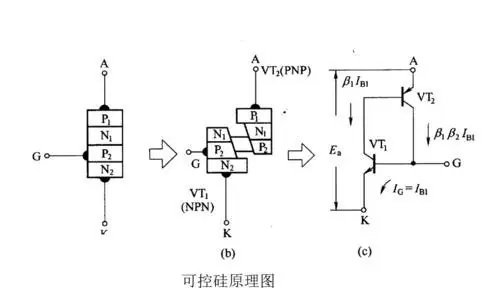

一.可控硅工作原理圖

可控硅有三個極----陽極（A）、陰極（K）和控制極（G），管芯是P型導體和N型導體交迭組成的四層結構，共有三個PN 結，與只有一個PN結的硅整流二極管在結構上迥然不同。可控硅的四層結構和控制極的引入，為其發揮“以小控大”的優異控制特性奠定了基礎。

可控硅應用時，只要在控制極加上很小的電流或電壓，就能控制很大的陽極電流或電壓。目前已能制造出電流容量達幾百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。

二.可控硅作用有哪些？

可控硅的作用之一就是可控整流，這也是可控硅最基本也最重要的作用。大家所熟知的二極管整流電路只可完成整流的功能，并沒有實現可控，而一旦把二極管換做可控硅，便構成了一個可控整流電路。一個最基本的單相半波可控整流電路中，當正弦交流電壓處于正半周時，只有在控制極外加觸發脈沖時，可控硅才被觸發導通，負載上才會有電壓輸出，因此可以通過改變控制極上觸發脈沖到來的時間，來進一步調節負載上輸出電壓的平均值，達到可控整流的作用。

可控硅的作用之二就是用作無觸點開關，經常用于自動化設備中，代替通用繼電器，具有無噪音、壽命長的特點。

可控硅的作用之三就是起到開關和調壓的作用，經常應用于交流電路中，由于其被觸發時間不同，因此通過它的電流只有其交流周期的一部分，通過它的電壓只有全電壓的一部分，因而起到調節輸出電壓的作用。

三.可控硅分類

可控硅分單向可控硅和雙向可控硅兩種。雙向可控硅也叫三端雙向可控硅，簡稱TRIAC。雙向可控硅在結構上相當于兩個單向可控硅反向連接，這種可控硅具有雙向?qū)�通功能。其通斷狀態由控制極G決定。在控制極G上加正脈沖（或負脈沖）可使其正向（或反向）導通。這種裝置的優點是控制電路簡單，沒有反向耐壓問題，因此特別適合做交流無觸點開關使用。

四. 可控硅主要參數有哪些？

1．正向阻斷峰值電壓(VPFU)

是指在控制極開路及正向阻斷條件下，可以重復加在器件上的正向電壓的峰值。此電壓規定為正向轉折電壓值的80％。

2．反向阻斷峰值電壓(VPRU)

它是指在控制極斷路和額定結溫度下，可以重復加在器件上的反向電壓的峰值。此電壓規定為最高反向測試電壓值的80％。

3．額定正向平均電流(IF)

在環境溫度為+40C時，器件導通(標準散熱條件)可連續通過工頻(即指供電網供給的電源頻率．一般為50Hz或60Hz，我國規定為50Hz)正弦半波電流的平均值。

4．正向平均壓降(UF)

在規定的條件下，器件通以額定正向平均電流時，在陽極與陰極之間電壓降的平均值。

5．維持電流(IH)

在控制極斷開時，器件保持導通狀態所必需的最小正向電流。

6．控制極觸發電流(Ig)

陽極與陰極之間加直流6V電壓時，使可控硅完全導通所必需的最小控制極直流電流。

7．控制極觸發電壓(Ug)

是指從阻斷轉變?yōu)閷?dǎo)通狀態時控制極上所加的最小直流電壓。
