微調電容實際上是一種可變電容器，只是容量變化范圍較小，通常只有幾P到幾十PF。

微調電容分為云母微調電容器、瓷介微調電容器、薄膜微調電容器、拉線微調電容器等多種。它常在各種調諧及振蕩電路中作為補償電容器或校正電容器使用。

電容量可在某一小范圍內調整，并可在調整后固定于某個電容值的電容器稱作微調電容器，也可見半微調電容器。調節的時候，改變兩片之間的距離或者面積。微調電容器是由兩片或者兩組小型金屬彈片中間夾著介質制成的。半可調電容器一般沒有柄，只能用螺釘旋具調節，因此常用在不需要經常調節的地方。半可調電容器在各種調諧及振蕩電路中作為補償電容器或校正電容器使用。

半可變電容器

半可變電容器也稱微調電容器，在各種調諧及振蕩電路中作為補償電容器或校正電容器使用。它分為云母微調電容器、瓷介微調電容器、薄膜微調電容器、拉線微調電容器等多種。

1.云母微調電容器云母微調電容器是通過螺釘調節片與定片之間的距離來改變電容量的。動片為具有彈性的銅片或鋁片，定片為固定金屬片，其表面貼有一層云母薄片作為介質。

云母微調電容器有單微調和雙微調之分，電容量均可以反復調節。

2.瓷介微調電容器瓷介微調電容器是用陶瓷作為介質的。在動片（瓷片）與定片（瓷片）上均鍍有半圓形的銀層，通過旋轉動片來改變兩銀片之間的距離，即可改變電容量的大小。

3.拉線微調電容器拉線微調電容器早期用于收音機的振蕩電路中作為補償電容，它是以鍍銀瓷管基體作定片，外面纏繞的細金屬絲（一般為細銅線）為動片，減小金屬絲的圈數，即可改變電容量。其缺點是金屬絲一旦拉掉后，即無法恢復原來的電容量，其電容量只能從大調到小。

4.薄膜微調電容器薄膜微調電容器是用有機塑料薄膜作為介質，即在動片與定片（動、定片均為不規則半圓形金屬片）之間加上有機塑料薄膜，調節動片上的螺釘，使動片旋轉，即可改變電容量。

薄膜微調電容器一般分為雙微調和四微調。有的密封雙連或密封四連可變電容器上自帶薄膜微調電容器，將雙連或四連與微調電容器制作為一體，將微調電容器安裝在外殼頂部，使用和調整就方便了。

微調電容器的特性及作用

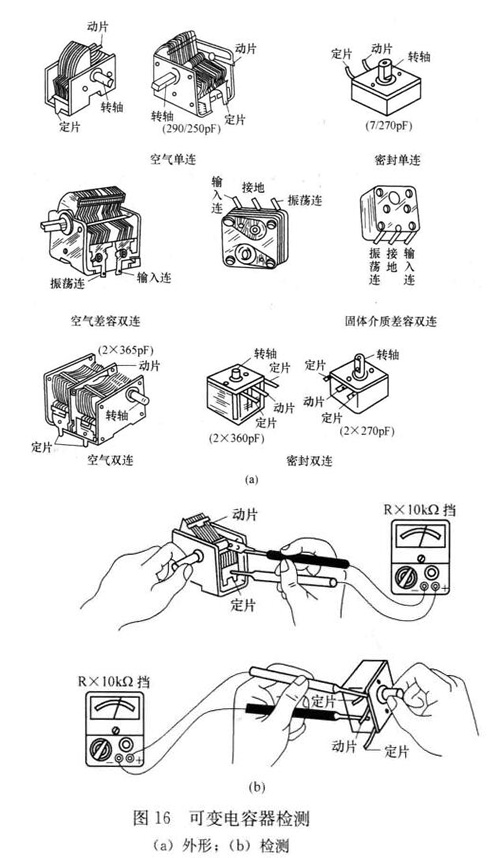

微調電容又稱半可變電容，其容量較小，僅數皮法至數十皮法，調整范圍也較小，其最小容量與最大容量之比常見的有3pF/10pF、4.7pF/20pF、4.7pF/25pF等幾種。微調電容分為云母微調電容器、瓷介質微調電容器、薄膜介質微調電容器、拉線微調電容器等多種，其外形見圖16 （a），它常在各種調諧及振蕩電路中作為補償電容器或校正電容器使用，用于收音機的調諧或振蕩電路中。

微調電容器的檢測方法

用萬用表檢測微調電容器好壞的方法是：將萬用表的量程開關撥至RX1OkΩ擋，表筆換成紅、黑鱷魚夾，以便與微調電容器端子接觸牢固，并騰出手來旋動螺釘旋具，使微調電容器的動片相對運動，見圖16 （b）。

邊旋動，邊觀察萬用表指針。正常時，指針不動。如有一定的阻值，則表明微調電容器受潮或臟污造成漏電，不可使用。
