產品參數：

技術系列：HC(T)
位數：8
最小電源電壓 (V)：2.0
最大電源電壓 (V)：6.0
最大低電平輸出電流 (mA)：7.8
最大高電平輸出電流 (mA)：-7.8
最大電源電流 (µA)：80
輸入類型：標準 CMOS
輸出類型：三態
特性：平衡輸出，高速（傳輸延遲 10-50ns），輸出寄存器，正輸入鉗位二極管
產品等級：標準產品
工作溫度范圍 (°C)：-40 至 125
封裝/引腳/尺寸：

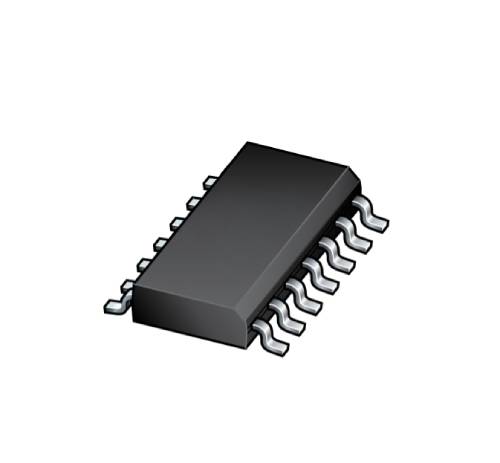

EM74HC595D 采用 SOP-16L 封裝（塑料小外形封裝，16 引腳，本體寬度 3.9 毫米）。
EM74HC595PW 采用 TSSOP-16L 封裝（塑料薄型收縮小外形封裝，16 引腳，本體寬度 4.4 毫米）。
特性：

*寬工作電壓范圍：2.7 V 至 6.0 V
*高抗噪能力
*CMOS 低功耗設計
*8 位串行輸入
*8 位串行或并行輸出
*帶三態輸出的存儲寄存器
*帶直接清零功能的移位寄存器
*閂鎖性能：超過 250 mA
*符合 JEDEC 標準：
*JESD8C（2.7 V 至 3.6 V）
*JESD7A（2.7 V 至 6.0 V）
*ESD 保護：
*HBM（人體模型）：符合 ANSI/ESDA/JEDEC JS-001 2 級標準（超過 3500 V）
*CDM（帶電器件模型）：符合 ANSI/ESDA/JEDEC JS-002 C3 級標準（超過 2000 V）
*多種封裝選項
*工作溫度范圍：-40 °C 至 + 85 °C 和 - 40 °C 至 + 125 °C

說明：

EM74HC595 是一款帶有存儲寄存器和三態輸出的 8 位串行輸入 / 串行或并行輸出移位寄存器。移位寄存器和存儲寄存器分別配備獨立時鐘。該器件具有串行輸入（DS）和串行輸出（Q7S）功能，支持級聯操作，并配備異步復位 MR 輸入。當 MR 為低電平時，將復位移位寄存器。數據在 SHCP 輸入的低到高跳變沿進行移位。移位寄存器中的數據在 STCP 輸入的低到高跳變沿傳輸至存儲寄存器。如果兩個時鐘連接在一起，移位寄存器的時鐘脈沖將始終超前于存儲寄存器一個周期。只要輸出使能輸入（OE）為低電平，存儲寄存器中的數據就會在輸出端呈現。當 OE 為高電平時，輸出進入高阻 OFF 狀態。OE 的操作僅控制輸出狀態，不會影響寄存器的數據狀態。輸入包含鉗位二極管，因此可使用限流電阻將輸入連接到超過 VCC 的電壓。
