所屬分類： 多圈玻璃釉預調電位器
3296系列 多圈玻璃釉預調電位器是一款多圈電位器，電阻的調節精度有5%和10%兩種標準，產品的阻值范圍為：10Ω~5MΩ。3296電位器總機械行程28±2圈，3296電位器是常用的多圈微調電位器。
3296系列的電位器有很多種不同型號，不同型號的電位器的規格不同，封裝也不同，3296電位器屬于多圈精密電位器，主要有3296W、3296X、3296P、3296Y、3296Z等。
3296電位器是螺桿驅動的預調電位器，客戶可以根據自己的要求選擇產品的可以通過螺桿的旋轉調整觸點在電阻體上移動，從而改變電位器的阻值，3296電位器的螺桿可以一直旋轉，但是調整到大或小阻值后，觸點是不會在隨著螺桿的旋轉移動的，這也起到了一個保護專用
3296 電位器產品應用范圍:儀表儀器，安防，高科技儀器，儀表，而器，機電設備，數據通訊，顯示器，鐵道信號，航空等領域。
產品名稱：

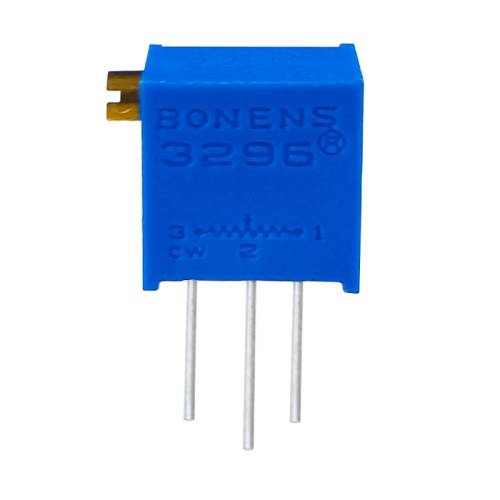

3296系列多匝金屬玻璃釉微調電位器精密可調電阻器
產品描述：
電位器3296W是一款多圈電位器，電阻的調節精度有5%和10%兩個標準，產品的電阻范圍為：10Ω~5MΩ。28系列電位器的總機械行程為2±3296匝，是常用的多圈電位器之一.3296系列電位器有很多不同的型號，不同型號的電位器有不同的規格，包裝也不同，3296電位器屬于多圈精密電位器，主要有3296W、3296X、3296P、3296Y、3296Z等
10R阻值 可調電位器3296P-1-100LF(現貨較少或預訂）
20R阻值 可調電位器3296P-1-200LF(現貨較少或預訂）
50R阻值 可調電位器3296P-1-500LF(現貨較少或預訂）
100R阻值 可調電位器3296P-1-101LF
1K阻值 可調電位器3296P-1-102LF
10K阻值 可調電位器3296P-1-103LF
100K阻值 可調電位器3296P-1-104LF
1M 阻值 可調電位器3296P-1-105LF
200R阻值 可調電位器3296P-1-201LF
2K阻值 可調電位器3296P-1-202LF
20K阻值 可調電位器3296P-1-203LF
25K阻值 可調電位器3296P-1-253LF(現貨較少或預訂）
200K阻值 可調電位器3296P-1-204LF
250K阻值 可調電位器3296P-1-254LF(現貨較少或預訂）
2M阻值 可調電位器3296P-1-205LF(現貨較少或預訂）
500R阻值 可調電位器3296P-1-501LF
5K阻值 可調電位器3296P-1-502LF
50K阻值 可調電位器3296P-1-503LF
產品特點：
3296多圈玻璃釉預置電位器的特點是精度高、可靠性好、使用壽命長。此外，它還具有高分辨率，可用于調整信號的增益和線性度
規格參數：
ange Of Nominal Resistance：10Ω~5MΩ
Resistance tolerance：±10%
Terminal resistance：≤±1%R or 2Ω
Contact resistance variation (CRV)：≤±1%R or 3Ω
Insulation resistance：≥ 1GΩ (100V AC)
Withstand voltage：640V (DC or AC peak value)
Effective electrical travel：≥70% of mechanical travel
Rated power：0.5W ( 300V max)
Temperature range：-55°C~+125°C
TCR：±250×10-6/°C
Collision (390m/S2, 4000 times)：ΔR≤±1%R
Vibration (10-500HZ, 0.75mm, 6h)：ΔR≤±1%R, ΔUab/Uac≤±2%R, Electrical break≤100μS
Temperature variation (-55°C/30min,+125°C/30min, 5 cycles)：ΔR≤±2%R,ΔUab/Uac≤±2%R
Climate category (IEC68-2-2)：ΔR≤± (5%R+0.1Ω),Insulation Resistance≥100MΩ
Electrical endurance (0.5W, 1000h)：ΔR≤± (5%R+0.1Ω),CRV≤±3%R or 5Ω
Mechanical endurance (200 cycles)：ΔR≤± (10%R+0.5Ω), CRV≤±3%R or 5Ω
Steady damp heat (IEC68-2-3, Ca, 96h)：ΔR≤± (5%R+0.1Ω), Insulation Resistance≥100MΩ
Total mechanical travel：28±2 lap
Starting torque：≤25mN.m
Standard package：50 pcs /tube(3296W,3296Y) 40 pcs /tube(3296X,3296Z,3296P)
應用領域：
該類電位器主要應用于工業控制、通訊設備、精密儀器、汽車電子、液晶面板、開關電源等領域
產品目錄：
玻璃釉預調電位器有兩種類型：多圈微調電位器和單圈微調電位器。有3296系列、3266系列、3006系列、3299系列用于多匝金屬玻璃釉預調電位器。單圈微調電位器有3323系列、3329系列、3362系列、3386系列、3360系列

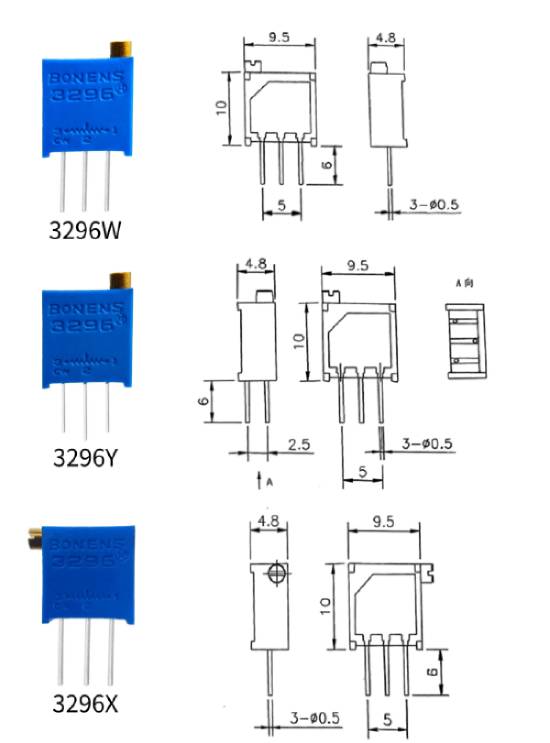

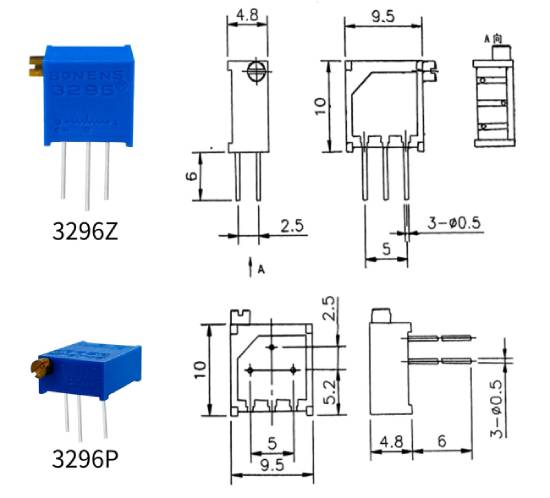

尺寸展示：

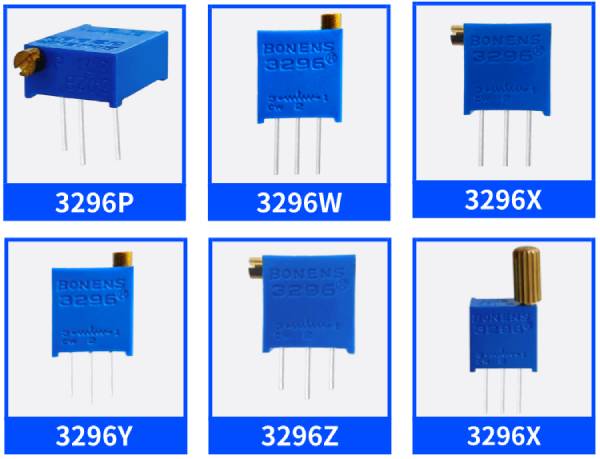

產品展示：
